主な機能と利点
1.耐久性のあるステンレス鋼構造
バーラック、レーキ、チェーンを含むスクリーニングアセンブリ全体は、高級ステンレス鋼 (304/316) で製造されています。これにより、腐食、摩耗、過酷な廃水環境に対する優れた耐性が得られ、長期にわたる構造の完全性が確保され、錆や劣化に関連するメンテナンスコストが大幅に削減されます。

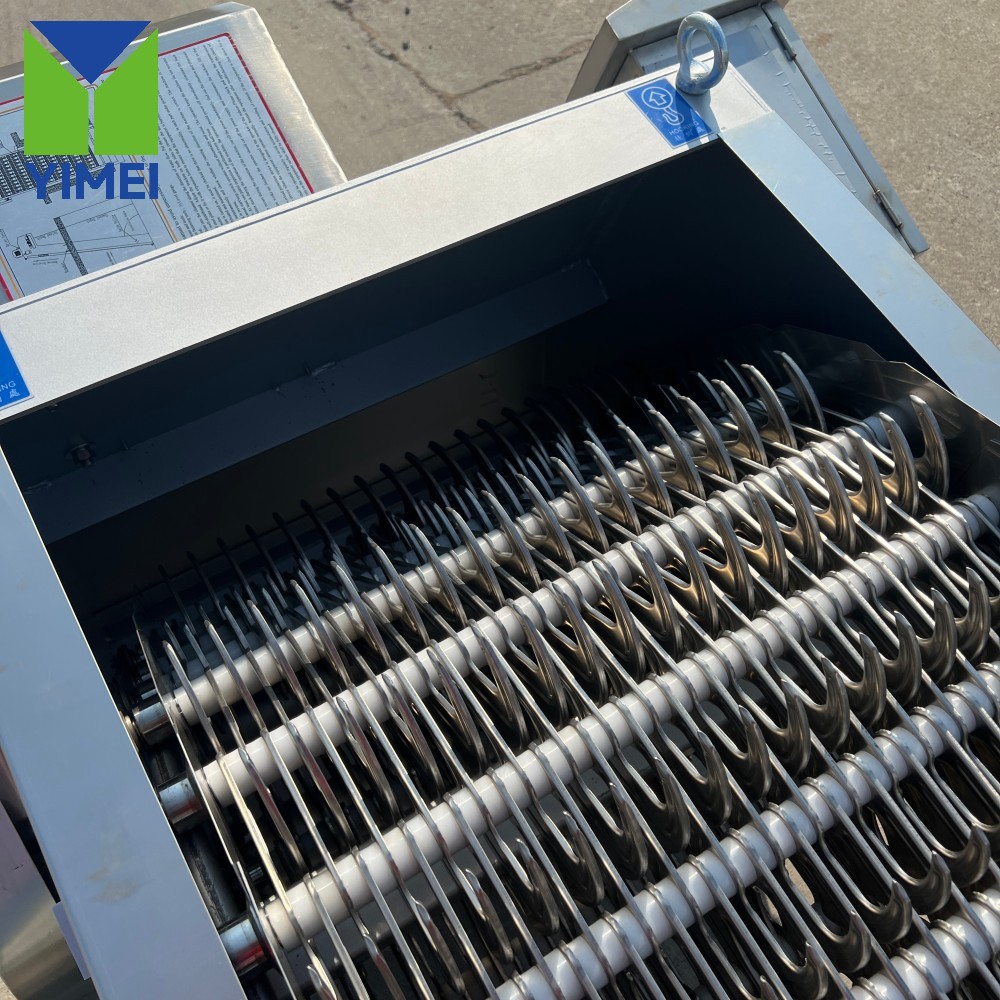

2. 効率的なファインスクリーニング性能
狭く、正確な間隔で配置された微細スクリーンバーを備えたこのユニットは、3 ～ 6 mm ほどの小さな固形物に対して高い除去効率を実現します。傾斜したバースクリーンの設計により、スクリーニング表面積と流れのダイナミクスが最適化され、水頭損失を最小限に抑え、目詰まりを防ぎながら破片の捕捉を強化します。

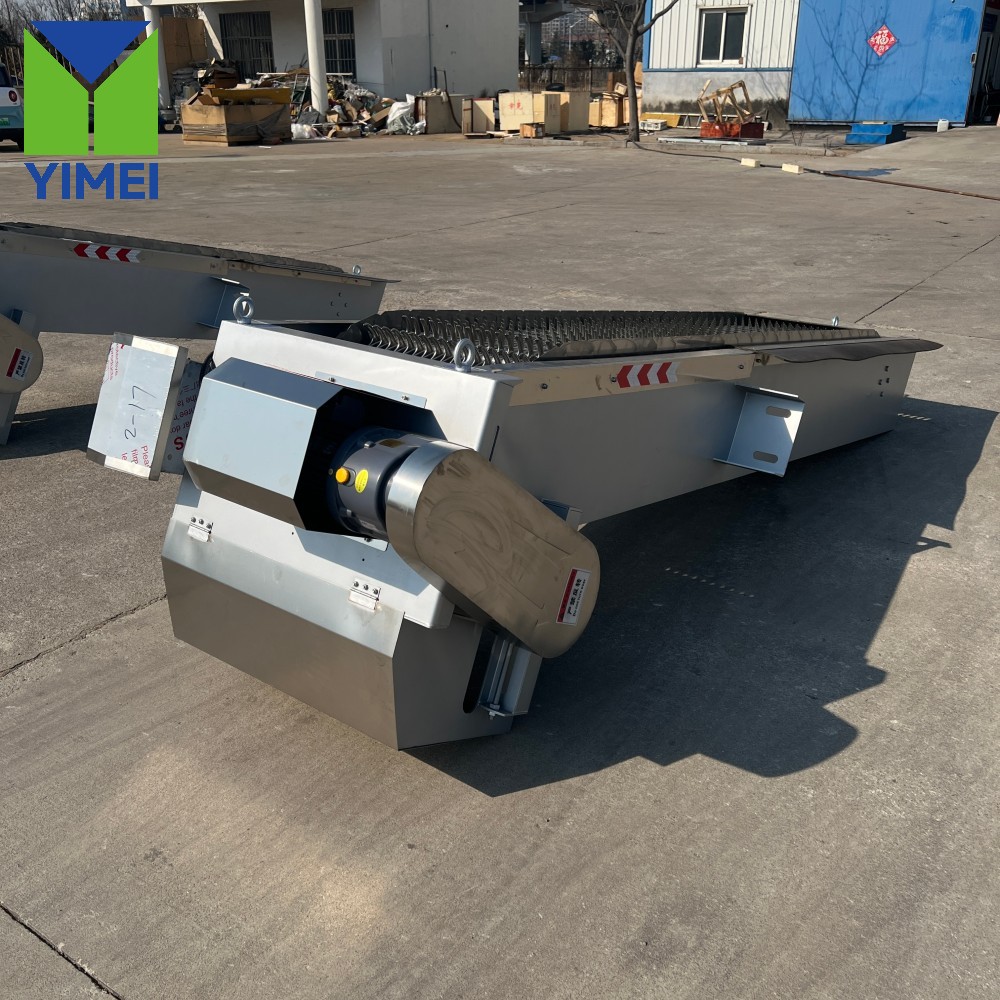

3. 全自動かつ信頼性の高いレーキシステム
スクリーンには頑丈な全自動機械式レーカーが装備されています。信頼性の高いモーターとギアボックスによって駆動されるレーキはバーラックを継続的に洗浄し、捕捉された固形物を排出ホッパーに持ち上げます。この自動バースクリーン洗浄システムは中断のない動作を保証し、手動洗浄の必要性を排除します。
4. コンパクト&省スペース設計
このユニットの傾斜ファインバースクリーン構成はコンパクトな設置面積を可能にし、スペースに制約のあるポンプステーションまたは処理プラントチャンネルでの新規設置と改造の両方に最適です。モジュール式でパッケージ化されたバー スクリーン設計により、輸送、設置、既存の構造への統合が簡素化されます。

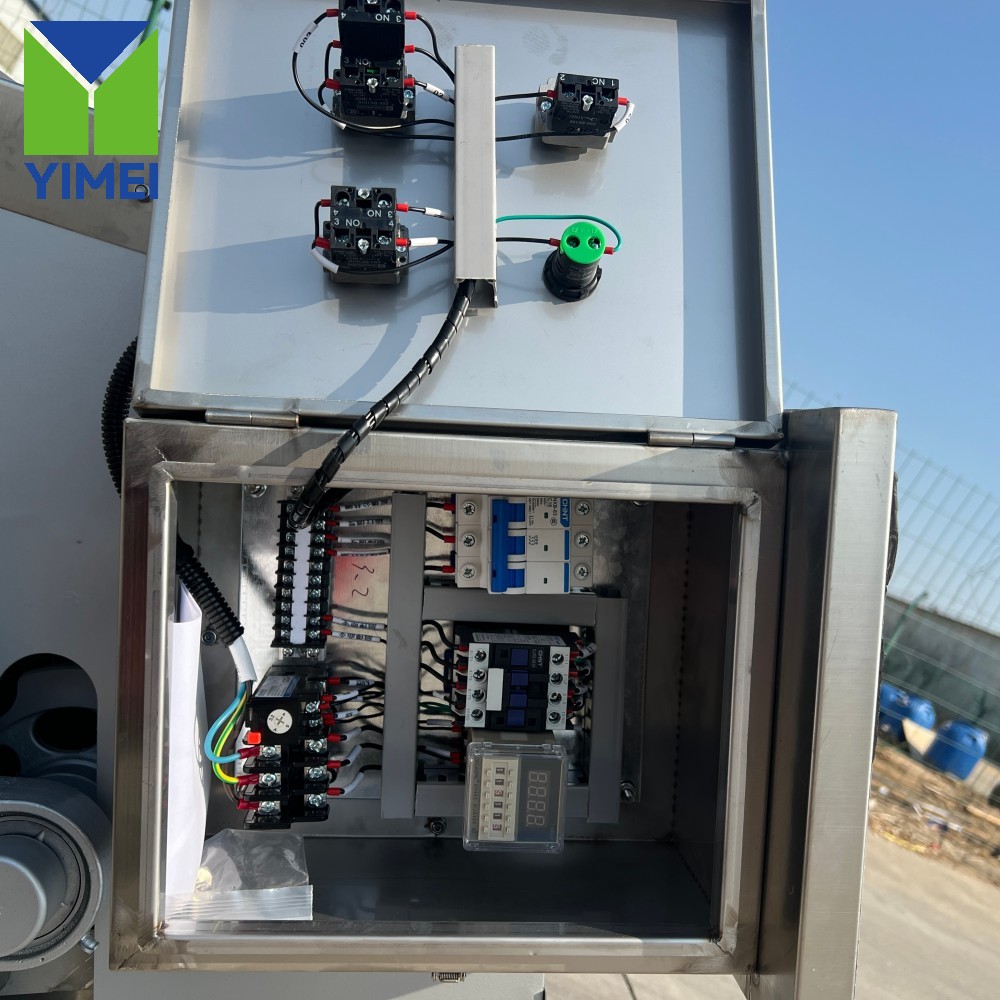

5. 低メンテナンスとユーザーフレンドリーな操作性
信頼性を重視して設計されたこのシステムは、シンプルな機械式ドライブ、自己潤滑ブッシュ、および簡単にアクセスできるコントロール パネルを備えています。統合された自動過負荷保護システムが機構を故障から保護します。日常的なメンテナンスは最小限で済むため、運用コストが低くなり、可用性が高くなります。
アプリケーションシナリオ
1. 都市下水処理場の頭首工
ポンプ、沈砂室、および生物学的プロセスを、下水流入中のプラスチック、ぼろ布、その他の無機固形物などの微細な破片による損傷から保護する一次スクリーニングユニットとして機能します。
2. 産業排水の前処理
工業施設 (食品加工、製紙工場、繊維) の入口に設置され、さらなる処理の前に微粒子やプロセス固有の固形物を除去し、機器の汚れを防ぎます。
3. ポンプ場とリフト場
都市の下水ポンプ場や雨水ポンプ場でポンプを詰まりや摩耗から保護し、信頼性が高く効率的なポンプ操作を保証するために重要です。
4. 取水構造
発電所や水処理施設の地表水取水口（川、湖、貯水池）で使用され、水中の微細なゴミ、落ち葉、その他の浮遊物質をふるい分けします。
操作&メンテナンスガイド
定期メンテナンスには、バーの間隔とすくい歯の定期的な目視検査、ドライブ チェーンの確認とグリース塗布、排出ホッパー領域の清掃が含まれます。完全な操作およびメンテナンスマニュアルがユニットに付属しています。
製品パラメータ
| モデル | 容量 | 寸法 | ノズルリスト(DN)GB/JIS/ANSL | |||||
| (m3/h) | L | W | H1/H2 | 入口 | 出口 | 汚泥排出口 | 逆洗 | |
| LTS1-001 | 1 | 1.6 | 0.8 | 2.0/2.0 | 25 | 25 | 50 | 50 |
| LTS1-003 | 3 | 1.6 | 1.1 | 2.0/2.0 | 50 | 50 | 50 | 50 |
| LTS1-005 | 5 | 20.6 | 1.6 | 2.9/2.9 | 80 | 50 | 50 | 50 |
| LTS1-010 | 10 | 3.4 | 1.8 | 3.6/1.8 | 100 | 80 | 50 | 50 |
| LTS1-020 | 20 | 3.4 | 2.2 | 3.6/1.8 | 150 | 100 | 50 | 50 |
| LTS1-030 | 30 | 4.2 | 2.2 | 4.0/2.2 | 150 | 150 | 50 | 50 |
| LTS1-040 | 40 | 5.3 | 2.2 | 3.6/1.8 | 200 | 150 | 50*2 | 50 |
| LTS1-050 | 50 | 6.3 | 2.2 | 3.8/2.0 | 200 | 200 | 50*2 | 50 |
| LTS1-060 | 60 | 7.2 | 2.2 | 4.0/2.2 | 250 | 200 | 50*2 | 50 |
| LTS1-070 | 70 | 7.2 | 2.6 | 4.0/2.2 | 250 | 200 | 50*2 | 50 |
| LTS1-080 | 80 | 7.2 | 2.7 | 4.0/2.2 | 250 | 200 | 80*2 | 50 |
| LTS1-090 | 90 | 6.7 | 3.1 | 4.0/2.2 | 250 | 250 | 80*2 | 50 |
| LTS1-100 | 100 | 7.2 | 3.1 | 4.0/2.2 | 250 | 250 | 80*2 | 50 |
| LTS1-120 | 120 | 8.3 | 3.3 | 4.0/2.2 | 250 | 250 | 80*2 | 50 |
| LTS1-150 | 150 | 9.8 | 3.3 | 4.0/2.2 | 250 | 250 | 80*2 | 50 |
よくある質問
Q: このユニットの標準的な設置と試運転のスケジュールはどのくらいですか?
A: 事前に設計され、事前に組み立てられたユニットなので、設置は迅速に行えます。これには主に、チャネル内でのスクリーンの位置決め、電気的接続の確立、および基本的なキャリブレーションが含まれます。コミッショニングは通常、数日以内に完了します。
Q: オペレーターにはどの程度のスキルが必要ですか?
A: このシステムは、シンプルさと完全な自動化を目指して設計されています。充実した運用マニュアルとトレーニングを提供します。基本的な日常点検は、高度な専門スキルを必要とせず、一般の工場スタッフが対応できます。
Q: 適切な画面ギャップ (絞り) を選択するにはどうすればよいですか?
A: 最適なスクリーン ギャップ (1 mm ～ 50 mm) は、排水の品質、捕捉される固体の量とサイズ、および水力能力に対する特定のニーズによって異なります。弊社では、貴社の廃水の特性に基づいて専門的な指導を提供いたします。
Q: ステンレスモデルの利点は何ですか?
A: ステンレス鋼バー スクリーンは、過酷な廃水環境において最大限の耐腐食性を発揮し、特に沿岸地域や高湿度地域での耐用年数の延長とメンテナンス コストの削減を保証します。
Q: 海外の顧客に対してどのようなアフターサポートを提供していますか?
A: 当社は、ビデオ会議、詳細なドキュメント、および現地支援のためのパートナーのネットワークを介した包括的なリモート サポートを提供します。また、潜在的なダウンタイムを最小限に抑えるために、重要なスペアパーツをすぐに入手できるようにします。
