L’élimination incohérente des matières solides au niveau des têtes d’ouvrage tue silencieusement l’efficacité de l’usine. Les problèmes de pompes, les diffuseurs d'aération obstrués et les membranes encrassées sont souvent dus à un dépistage initial inadéquat. Lorsque les débris contournent la défense initiale, ils créent des boucles de maintenance coûteuses et risquent de ne pas respecter la réglementation. Une grille statique ou un simple tamis à barres ne parvient souvent pas à capturer les matériaux fins et fibreux qui causent le plus de dégâts en aval.

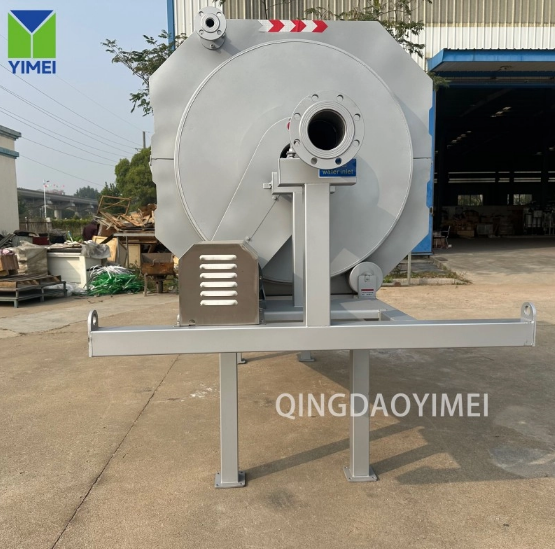

La solution réside dans la mise en œuvre d'un système robuste écran de tambour . Ce n’est pas simplement un filtre ; il s'agit d'une unité mécanique dynamique et autonettoyante conçue pour les exigences rigoureuses du traitement des eaux usées municipales et industrielles. Il équilibre un débit hydraulique élevé avec la capture des particules fines, garantissant ainsi la protection des processus sensibles en aval.
En intégrant le criblage, le lavage et la déshydratation dans une seule unité, cette technologie modifie fondamentalement l'économie de l'exploitation de l'usine. Vous apprendrez comment une sélection appropriée affecte votre coût total de possession (TCO) en réduisant le volume des boues, en réduisant les frais d'élimination et en éliminant pratiquement les temps d'arrêt imprévus causés par les débris.
Mécanisme : La rotation continue combinée au lavage et au compactage intégrés permet une fonctionnalité « 4 en 1 » (criblage, lavage, compactage, déshydratation).
Criticité de sélection : Le choix entre une alimentation interne (chargement en vrac élevé) et une alimentation externe (élimination de l'écume/FOG) dicte le succès opérationnel.
Impact média : les plaques perforées sont supérieures pour l'épilation des fibres/poils (protection de la membrane), tandis que le fil compensé offre des débits hydrauliques plus élevés.
Moteur du retour sur investissement : les systèmes modernes peuvent réduire le volume des détritus jusqu'à 50 % et leur poids jusqu'à 67 %, réduisant ainsi considérablement les coûts d'élimination.
L’efficacité d’une installation de têtes moderne repose sur la physique du cylindre en rotation. Contrairement aux écrans statiques qui aveuglent facilement, un Le tamis à tambour à fonctionnement continu gère le flux de manière dynamique. L'eau pénètre dans le système et s'écoule à travers le média, tandis que les solides sont retenus à la surface du tamis. La rotation transporte ces solides vers un point de décharge, garantissant qu'une nouvelle surface de tamisage est toujours disponible pour le flux entrant.
Les principaux ingénieurs préfèrent ces unités car elles regroupent quatre étapes de traitement distinctes dans un seul encombrement compact. Cette intégration réduit le besoin de plusieurs équipements.
Criblage : La fonction principale consiste à séparer les solides en fonction de la taille de l’ouverture. Selon l'application, les ouvertures vont de 0,2 mm pour le micro-filtrage à 10 mm pour l'élimination grossière. L'écran capture les débris flottants, les chiffons et les plastiques.
Lavage : Les détritus capturés contiennent souvent des matières organiques qui devraient rester dans le processus biologique. Les systèmes à double pulvérisation lavent les solides, souvent en utilisant de l'eau filtrée. Cette étape renvoie le carbone organique soluble dans les eaux usées pour un traitement biologique tout en laissant derrière elles les « déchets ».
Compactage : Les détritus humides sont lourds et coûteux à transporter. Le système comprime mécaniquement les solides lavés. Cela réduit considérablement le volume.
Déshydratation/Décharge : L'étape finale éjecte un « gâteau » sec, atteignant souvent une teneur en matières solides allant jusqu'à 40 %. Les solides secs sont plus légers et plus propres, ce qui entraîne des coûts d'élimination moins élevés.
Le mécanisme entraînant la rotation affecte la fiabilité à long terme. Les entraînements par chaîne traditionnels souffrent souvent de corrosion et nécessitent un graissage ou une tension fréquente. Ils nécessitent beaucoup d’entretien, en particulier dans les environnements d’eaux usées corrosifs.
Les conceptions modernes utilisent des entraînements directs ou des configurations sans tourillon. Ces systèmes éliminent les roues et roulements immergés. En gardant les composants mécaniques critiques au-dessus de la ligne de flottaison, les opérateurs connaissent des taux d'usure inférieurs. Les tâches de maintenance peuvent être effectuées à hauteur humaine, améliorant ainsi la sécurité et réduisant les temps d'arrêt nécessaires à l'entretien.
La sélection de la bonne architecture est la décision la plus critique lors de la phase de spécification. La dynamique d’écoulement du tamis détermine dans quelle mesure il traite des types spécifiques de débris. Nous classons ces architectures principales en « Heavy Lifters » et « Fine Tuners ».
| Fonctionnalités | Écrans alimentés en interne | Écrans alimentés en externe |
|---|---|---|
| Chemin d'écoulement | L'eau pénètre au centre ; s'écoule par les côtés. | L'eau s'écoule vers l'extérieur ; circule à travers le maillage. |
| Force primaire | Manipulation de volumes en vrac élevés et de solides grossiers. | Manipulation de solides collants, de graisse et de particules fines. |
| Manipulation des solides | Les solides restent capturés à l’intérieur du cylindre du tambour. | Les solides sont grattés de la surface extérieure. |
| Idéal pour | Travaux de tête avec des roches, du bois et des ondes de tempête. | Protection MBR, élimination du BROUILLARD et de l'écume. |
Les unités alimentées en interne excellent dans les applications de têtes où le flux entrant contient de gros solides grossiers mélangés. L'eau pénètre au centre du tambour. Les solides restent piégés à l’intérieur du cylindre pendant sa rotation. Cette conception offre un avantage significatif lors des tempêtes.
Ils possèdent une tolérance élevée aux « charges de choc ». Lorsqu'une poussée de gros gravier, de roches ou de gros chiffons frappe l'usine, le tambour interne peut accueillir la majeure partie sans caler. Les volées de levage internes déplacent de manière agressive ces débris lourds vers la goulotte de déchargement.
Les écrans alimentés en externe ont un objectif différent. Ici, les eaux usées s'écoulent par le haut ou sur le côté du tambour. Les solides sont capturés sur la surface extérieure et grattés. Cette architecture est le choix supérieur pour les substances collantes.
Les installations traitant des graisses, des huiles et des graisses (FOG) ou nécessitant une protection par membrane (MBR) bénéficient de cette conception. Le mécanisme de grattage externe empêche le matériau fibreux de « s'agrafer » ou de s'entrelacer dans le maillage. Il élimine efficacement l’écume et les débris fins qui autrement aveugleraient un système interne.
Une fois que vous avez sélectionné l’architecture de flux, vous devez définir la barrière physique. Le débat entre le fil en coin et la plaque perforée porte sur le compromis entre la capacité hydraulique et le taux de capture. Ce choix définit la qualité de vos effluents.
Le support métallique en coin est constitué de barres triangulaires soudées avec un espace de fente spécifique. La forme en « V » crée un angle de dégagement côté aval. Cela évite que des particules ne restent coincées de manière permanente dans la fente.
Avantages : Il offre une faible résistance hydraulique. L'eau y circule facilement, offrant un débit élevé pour un encombrement réduit.
Inconvénients : Les fentes sont unidimensionnelles. Les poils ou fibres longs et fins peuvent s’aligner avec le flux et passer directement à travers. C'est ce qu'on appelle le risque de « agrafage » en aval.
Verdict : Le fil Wedge est idéal pour le prétraitement mécanique général où maximiser la capacité de débit est la priorité et où l'équipement en aval n'est pas hypersensible aux fibres.
Les plaques perforées utilisent des feuilles de métal percées de trous circulaires. Cela crée une barrière de filtrage bidimensionnelle. Un cheveu ou une fibre doit être plus petit que le trou en deux dimensions pour passer, ce qui est statistiquement improbable.
Avantages : Ce média offre le taux de capture le plus élevé pour les fibres, les poils et les algues. Il offre une protection supérieure.
Inconvénients : La perte de charge est plus élevée que celle du fil à coin. Il faut une plus grande surface pour traiter le même volume d’eau.
Verdict : Ceci est obligatoire pour protéger les membranes MBR à fibres creuses ou à feuilles plates. C'est le seul moyen fiable d'éviter l'encrassement qui détruit les modules membranaires coûteux.
Pour les applications avancées, le treillis métallique tissé offre des ouvertures allant jusqu'à 0,2 mm. Cette application de niche gagne du terrain pour la récupération du carbone. En remplaçant les clarificateurs primaires par des unités de tamis à tambour à micro-mailles, les usines peuvent maximiser l'élimination du carbone/DCO. Cela détourne davantage de charge organique vers les digesteurs pour la production d'énergie plutôt que de consommer de l'énergie d'aération pour la décomposer.
Le prix d’achat d’un équipement de contrôle ne représente qu’une fraction de son coût de cycle de vie. Les opérateurs intelligents évaluent le coût total de possession (TCO), en se concentrant sur les frais d'élimination et l'efficacité de la maintenance.
Les coûts d'élimination sont directement liés à la teneur en eau de vos détritus. Le transport de boues humides revient essentiellement à payer l'eau par camion. Un système efficace avec compactage intégré produit un gâteau contenant jusqu'à 40 % de matières sèches. Passer des criblures humides à un gâteau sec peut réduire le volume des criblures de 50 % et leur poids de 67 %. Sur dix ans, cette économie sur les frais de transport permet souvent de payer le matériel lui-même.
L’efficacité opérationnelle dépend également de la consommation des services publics. Vous devez évaluer la source d’eau utilisée pour les cycles de lavage. Les meilleurs systèmes utilisent de l’eau filtrée (eau végétale recyclée) plutôt que de l’eau potable coûteuse. De plus, la consommation électrique de ces unités est étonnamment faible. Un tamis à tambour de taille moyenne fonctionne généralement sur 1 à 2 HP, ce qui en fait un composant économe en énergie du plus grand Portefeuille d'équipements de traitement des eaux usées .
Deux domaines mécaniques dictent la fréquence de maintenance : les joints et les roulements.
Joints : Les joints en polyuréthane ou à brosse sont essentiels. Si un sceau échoue, la classification de l'écran n'a plus d'importance car les solides contourneront le média à travers l'espace. Les joints réglables de haute qualité ne sont pas négociables.
Roulements : l'évolution vers des conceptions « sans tourillon » est un facteur majeur de retour sur investissement. L'élimination des roues immergées évite les défaillances des roulements sous-marins. Ce choix de conception garantit que toutes les pièces mobiles sont accessibles sans vider le canal.
La terre est souvent une ressource limitée. Un tamis à tambour peut offrir des taux d'élimination du carbone/DCO comparables à ceux d'un réservoir de décantation primaire, mais n'occupe qu'un dixième de l'espace. Cette compacité permet aux usines d’étendre leur capacité dans le cadre de leur empreinte existante.
Différentes industries sont confrontées à des défis uniques en matière de eaux usées. La configuration de votre crible doit correspondre à la nature spécifique du flux de déchets.
Dans les usines municipales, l'ennemi principal est le « ragage ». Lingettes et produits sanitaires s'entrelacent pour former des cordes qui étranglent les pompes. Ici, l'accent est mis sur des taux de capture élevés grâce à des plaques perforées. De plus, il existe une tendance croissante à la « récolte du carbone ». Les ingénieurs remplacent les grands clarificateurs primaires par des tamis à micro-tambours compacts. Cette approche capture précocement le carbone solide et l’envoie vers des digesteurs anaérobies pour stimuler la production de biogaz.
Les usines de transformation de la viande, des produits laitiers ou des fruits sont confrontées à des charges biologiques (DBO) élevées et à des pics saisonniers. Le traitement des eaux usées de la transformation des aliments nécessite des tamis capables de gérer les graisses collantes et les débits variables. Par exemple, lors de la récolte des fruits, la charge en matières solides augmente considérablement. Les systèmes des abattoirs ou des usines laitières nécessitent souvent des options de nettoyage à l'eau chaude pour dissoudre la graisse qui autrement aveuglerait un écran froid.
Au-delà des déchets, les tamis à tambour traitent l’eau de traitement pour la réutiliser dans les tours de refroidissement ou les lave-autos. Dans ces applications, la sélection des matériaux est primordiale. Si l’eau présente une salinité élevée ou des niveaux de pH extrêmes, l’acier inoxydable 304 standard peut se corroder. La spécification de l'acier inoxydable 316L ou duplex garantit la longévité dans les environnements chimiques agressifs.
Même le meilleur équipement échoue s’il est mal utilisé. L'identification des points de défaillance potentiels pendant la phase de conception évite des problèmes importants par la suite.
La défaillance la plus courante n'est pas une casse mécanique, mais un « bypass ». Une étanchéité inadéquate entre le tambour et la paroi du canal permet aux solides de court-circuiter le traitement. Même un petit espace latéral laisse passer des milliers de litres d’eau non traitée, encrassant ainsi les membranes en aval que vous vouliez protéger.
La vase biologique, ou biofilm, se développe naturellement sur de fins écrans. Si le système de nettoyage est faible, l'écran « store » se ferme, bloquant le flux. Cela nécessite des cycles de nettoyage à haute pression. Les pulvérisations standard à basse pression peuvent ne pas suffire pour les charges biologiques collantes ; recherchez des systèmes capables d’effectuer des cycles de nettoyage de 80 à 120 bars pour éliminer le biofilm.
Une erreur dangereuse consiste à dimensionner les écrans uniquement en fonction du débit quotidien moyen. Les débits de tempête ou les surtensions de processus peuvent être trois fois supérieurs à la moyenne. Si le tamis est sous-dimensionné, il devient un goulot d'étranglement hydraulique, provoquant des débordements du canal et l'inondation des ouvrages d'art. Concevez toujours pour une capacité hydraulique maximale.
Le tamis à tambour agit comme le gardien de la station d’épuration des eaux usées. Ses performances déterminent l’efficacité de chaque processus qui suit. Une panne à ce stade garantit une maintenance coûteuse des pompes, des bassins et des membranes en aval.
Lorsque vous sélectionnez une unité, regardez au-delà du prix. Donnez la priorité au « taux de capture » plutôt qu'au simple « débit ». Assurez-vous que le support du tamis, qu'il s'agisse d'un fil de coin ou d'une plaque perforée, correspond à votre profil spécifique de débris. En choisissant un système doté d'une étanchéité robuste, de points de maintenance accessibles et d'une déshydratation efficace, vous garantissez la santé opérationnelle à long terme de votre installation.
R : La principale différence réside dans la méthode de capture. Un tamis à barres utilise des barres verticales pour ratisser les gros débris (capture 1D), laissant souvent passer les longues fibres. Un tamis à tambour utilise un grillage ou une plaque perforée (capture 2D) pour filtrer l'eau. Cela permet au tamis à tambour d'éliminer les particules beaucoup plus fines, y compris les cheveux et les graines, qui manquent généralement aux tamis à barres. Les écrans à tambour offrent une protection supérieure pour les équipements sensibles en aval tels que les MBR.
R : Le nettoyage est généralement automatisé et s'effectue de manière continue ou intermittente en fonction de la perte de charge (différence de niveau d'eau). Au fur et à mesure que l'écran est recouvert de solides, le niveau d'eau augmente, déclenchant le cycle de rotation et de lavage par pulvérisation. Ce mécanisme autonettoyant signifie que l'écran ne nécessite pas de nettoyage manuel pendant le fonctionnement normal. Un lavage manuel à haute pression peut être nécessaire uniquement lors de l'entretien annuel ou en cas d'encrassement biologique grave.
R : Oui, mais ils nécessitent des configurations spécifiques. Pour les applications avec graisse lourde (FOG), les tamis alimentés extérieurement sont préférés car ils permettent un grattage facile de la surface extérieure. De plus, ces unités doivent être équipées de barres de pulvérisation d’eau chaude et d’aides potentielles au dosage de produits chimiques pour dissoudre l’accumulation de graisse. Sans ces caractéristiques, la graisse froide peut rapidement obstruer les mailles du tamis.
R : Un tamis à tambour en acier inoxydable bien entretenu dure généralement entre 10 et 20 ans. La durée de vie dépend fortement des niveaux de chlorure dans l'eau et de la qualité du matériau (304 contre 316L). Les environnements corrosifs nécessitent des alliages de qualité supérieure. Le remplacement régulier des pièces d'usure telles que les joints et les roues à brosses prolongera considérablement la durée de vie structurelle de l'ensemble tambour principal.
R : De plus en plus, oui. Des tamis micro-tambours avancés (avec des ouvertures d’environ 0,2 mm) sont utilisés pour remplacer les grands réservoirs de sédimentation primaires. Ce concept, souvent appelé « récolte du carbone », capture mécaniquement la matière organique solide dans une fraction de l'espace. Il réduit la charge sur l’étape d’aération biologique et fournit plus de matière première de carbone aux digesteurs anaérobies pour générer de l’énergie.
