La eliminación inconsistente de sólidos en las cabeceras es un asesino silencioso de la eficiencia de la planta. Las bombas rotas, los difusores de aireación obstruidos y las membranas sucias a menudo se deben a una detección inicial inadecuada. Cuando los escombros pasan por alto la defensa inicial, crean costosos circuitos de mantenimiento y corren el riesgo de incumplimiento normativo. Una rejilla estática o una simple rejilla de barras a menudo no logran capturar los materiales finos y fibrosos que causan el mayor daño aguas abajo.

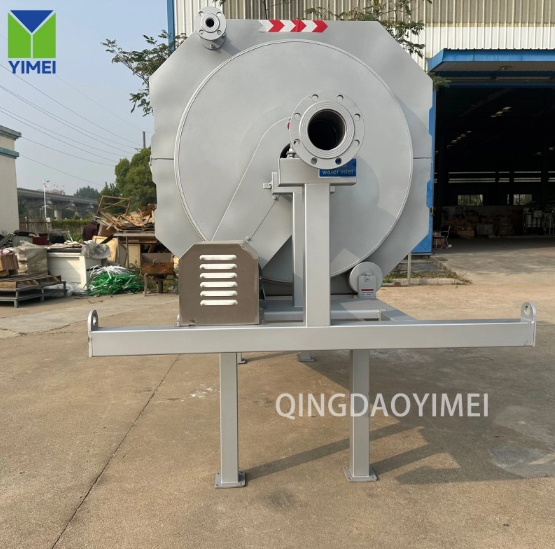

La solución radica en implementar un sistema robusto pantalla de tambor . Esto no es simplemente un filtro; Es una unidad mecánica dinámica y autolimpiante diseñada para las rigurosas demandas del tratamiento de aguas residuales municipales e industriales. Equilibra un alto rendimiento hidráulico con la captura de partículas finas, lo que garantiza que los procesos sensibles posteriores permanezcan protegidos.
Al integrar el cribado, el lavado y la deshidratación en una sola unidad, esta tecnología cambia fundamentalmente la economía de la operación de la planta. Aprenderá cómo la selección adecuada afecta su costo total de propiedad (TCO) al reducir el volumen de lodos, reducir las tarifas de eliminación y prácticamente eliminar el tiempo de inactividad no planificado causado por los desechos.
Mecanismo: La rotación continua combinada con lavado y compactación integrados permite la funcionalidad '4 en 1' (cribado, lavado, compactación, deshidratación).
Criticidad de la selección: La elección entre alimentación interna (alta carga a granel) y alimentación externa (eliminación de espuma/FOG) dicta el éxito operativo.
Impacto de los medios: Las placas perforadas son superiores para la eliminación de fibra/pelo (protección de membrana), mientras que el alambre en forma de cuña ofrece mayores caudales hidráulicos.
Impulsor del retorno de la inversión: los sistemas modernos pueden reducir el volumen de lo filtrado hasta en un 50 % y el peso en un 67 %, lo que reduce significativamente los costos de eliminación.
La eficiencia de una instalación de cabecera moderna depende de la física del cilindro giratorio. A diferencia de las pantallas estáticas que ciegan fácilmente, una La pantalla de tambor de operación continua gestiona el flujo de forma dinámica. El agua ingresa al sistema y fluye a través del medio, mientras que los sólidos quedan retenidos en la superficie de la pantalla. La rotación transporta estos sólidos hacia arriba hasta un punto de descarga, asegurando que siempre haya una superficie de cribado nueva disponible para el flujo entrante.
Los ingenieros líderes prefieren estas unidades porque consolidan cuatro pasos de tratamiento distintos en un espacio compacto. Esta integración reduce la necesidad de múltiples equipos.
Cribado: La función principal consiste en separar sólidos según el tamaño de la apertura. Dependiendo de la aplicación, las aperturas varían desde 0,2 mm para microcribado hasta 10 mm para eliminación gruesa. La pantalla captura escombros, trapos y plásticos flotantes.
Lavado: Los cribados capturados suelen contener materia orgánica que debe permanecer en el proceso biológico. Los sistemas de doble pulverización lavan los sólidos, a menudo utilizando agua filtrada. Este paso devuelve el carbono orgánico soluble a las aguas residuales para su tratamiento biológico y deja atrás la 'basura'.
Compactación: Los tamices húmedos son pesados y costosos de transportar. El sistema comprime mecánicamente los sólidos lavados. Esto reduce significativamente el volumen.
Deshidratación/Descarga: La etapa final expulsa una 'torta' seca, que a menudo alcanza hasta un 40 % de contenido de sólidos. Los sólidos secos son más ligeros y limpios, lo que abarata los costes de eliminación.
El mecanismo que impulsa la rotación afecta la confiabilidad a largo plazo. Las transmisiones por cadena tradicionales a menudo sufren corrosión y requieren engrase o tensión frecuentes. Requieren mucho mantenimiento, especialmente en entornos de aguas residuales corrosivas.
Los diseños modernos utilizan transmisiones directas o configuraciones sin muñones. Estos sistemas eliminan ruedas y cojinetes sumergidos. Al mantener los componentes mecánicos críticos por encima de la línea de flotación, los operadores experimentan tasas de desgaste más bajas. Las tareas de mantenimiento se pueden realizar a la altura de una persona, lo que mejora la seguridad y reduce el tiempo de inactividad necesario para el servicio.
Seleccionar la arquitectura adecuada es la decisión más crítica durante la fase de especificación. La dinámica del flujo de la criba determina qué tan bien maneja tipos específicos de desechos. Clasificamos estas arquitecturas primarias en 'Heavy Lifters' y 'Fine Tuners'.
| Característica | Pantallas alimentadas internamente | Pantallas alimentadas externamente |
|---|---|---|
| Ruta de flujo | El agua entra al centro; fluye por los lados. | El agua fluye hacia el exterior; fluye a través de la malla. |
| Fuerza primaria | Manejo de alto volumen a granel y sólidos gruesos. | Manipulación de sólidos pegajosos, grasas y partículas finas. |
| Manejo de sólidos | Los sólidos permanecen capturados dentro del cilindro del tambor. | Los sólidos se raspan de la superficie exterior. |
| Mejor para | Obras de cabecera con rocas, madera y marejadas. | Protección MBR, eliminación de FOG y espuma. |
Las unidades alimentadas internamente destacan en aplicaciones de cabecera donde el flujo entrante contiene sólidos gruesos mezclados de gran tamaño. El agua entra por el centro del tambor. Los sólidos quedan atrapados dentro del cilindro mientras este gira. Este diseño ofrece una ventaja significativa durante las tormentas.
Poseen una alta tolerancia a las 'cargas de impacto'. Cuando una oleada de arena pesada, rocas o trapos grandes golpea la planta, el tambor interno puede acomodar la mayor parte sin detenerse. Las paletas de elevación internas mueven agresivamente estos desechos pesados hacia el conducto de descarga.
Las cribas alimentadas externamente tienen un propósito diferente. Aquí, el agua residual fluye por la parte superior o lateral del tambor. Los sólidos quedan atrapados en la superficie exterior y se raspan. Esta arquitectura es la mejor opción para sustancias pegajosas.
Las instalaciones que manipulan grasas, aceites y grasas (FOG) o que requieren protección de membrana (MBR) se benefician de este diseño. El mecanismo de raspado externo evita que el material fibroso se 'grape' o se entreteje en la malla. Elimina eficazmente la espuma y los residuos finos que, de otro modo, cegarían el sistema interno.
Una vez que seleccione la arquitectura de flujo, debe definir la barrera física. El debate entre el alambre en forma de cuña y la placa perforada se centra en el equilibrio entre capacidad hidráulica y tasa de captura. Esta elección define la calidad de su efluente.
Los medios de alambre en forma de cuña consisten en barras triangulares soldadas con una ranura específica. La forma de 'V' crea un ángulo de relieve en el lado de aguas abajo. Esto evita que las partículas queden atrapadas permanentemente en la ranura.
Ventajas: Ofrece baja resistencia hidráulica. El agua fluye a través de él fácilmente, lo que proporciona un alto rendimiento con una huella más pequeña.
Desventajas: Las tragamonedas son unidimensionales. Los pelos o fibras largos y finos pueden alinearse con el flujo y pasar directamente. Esto se conoce como riesgo de 'grapado' en sentido descendente.
Veredicto: El alambre en forma de cuña es ideal para el pretratamiento mecánico general donde la prioridad es maximizar la capacidad de flujo y los equipos posteriores no son hipersensibles a las fibras.
Las placas perforadas utilizan láminas de metal perforadas con agujeros circulares. Esto crea una barrera de detección bidimensional. Un cabello o fibra debe ser más pequeño que el agujero en dos dimensiones para poder pasar, lo cual es estadísticamente improbable.
Ventajas: este medio ofrece la tasa de captura más alta de fibras, pelos y algas. Proporciona una protección superior.
Desventajas: La pérdida de carga es mayor en comparación con el alambre en forma de cuña. Se necesita una superficie mayor para procesar el mismo volumen de agua.
Veredicto: Esto es obligatorio para proteger membranas MBR de fibra hueca o de lámina plana. Es la única forma fiable de evitar la contaminación que destruye los costosos módulos de membrana.
Para aplicaciones avanzadas, la malla de alambre tejido ofrece aberturas de hasta 0,2 mm. Esta aplicación de nicho está ganando terreno para la recolección de carbono. Al reemplazar los clarificadores primarios con unidades de tamiz de tambor de micromalla, las plantas pueden maximizar la eliminación de carbono/DQO. Esto desvía más carga orgánica a los digestores para la producción de energía en lugar de consumir energía de aireación para descomponerla.
El precio de compra del equipo de detección es sólo una fracción del costo de su ciclo de vida. Los operadores inteligentes evalúan el costo total de propiedad (TCO), centrándose en las tarifas de eliminación y la eficiencia del mantenimiento.
Los costos de eliminación se correlacionan directamente con el contenido de agua de sus filtros. El transporte de lodos húmedos consiste esencialmente en pagar el agua de los camiones. Un sistema eficiente con compactación integrada produce una torta con hasta un 40% de sólidos secos. Pasar de cribados húmedos a una torta seca puede reducir el volumen de los cribados en un 50% y el peso en un 67%. A lo largo de diez años, este ahorro en tarifas de transporte a menudo permite pagar el equipo en sí.
La eficiencia operativa también depende del consumo de servicios públicos. Debes evaluar la fuente de agua utilizada para los ciclos de lavado. Los mejores sistemas utilizan agua filtrada (agua de planta reciclada) en lugar de agua potable costosa. Además, el consumo de energía de estas unidades es sorprendentemente bajo. Una criba de tambor de tamaño mediano normalmente funciona con 1 o 2 HP, lo que la convierte en un componente energéticamente eficiente de una gama más amplia. Portafolio de equipos de tratamiento de aguas residuales .
Dos áreas mecánicas dictan la frecuencia del mantenimiento: sellos y cojinetes.
Sellos: Los sellos de poliuretano o de cepillo son fundamentales. Si falla un sello, la clasificación de la pantalla se vuelve irrelevante porque los sólidos pasarán por alto el medio a través del espacio. Los sellos ajustables de alta calidad no son negociables.
Rodamientos: el cambio hacia diseños 'sin muñones' es un importante impulsor del retorno de la inversión. La eliminación de las ruedas sumergidas evita fallas en los rodamientos bajo el agua. Esta elección de diseño garantiza que todas las piezas móviles sean accesibles sin drenar el canal.
La tierra es a menudo un recurso limitado. Una criba de tambor puede ofrecer tasas de eliminación de carbono/DQO comparables a las de un tanque de sedimentación primario, pero ocupa solo una décima parte del espacio. Esta compacidad permite a las plantas ampliar la capacidad dentro de su huella existente.
Diferentes industrias enfrentan desafíos únicos en materia de aguas residuales. La configuración de su pantalla debe alinearse con la naturaleza específica del flujo de residuos.
En las plantas municipales, el enemigo principal es el 'desarrapado'. Las toallitas y los productos sanitarios se entrelazan para formar cuerdas que estrangulan las bombas. En este caso, la atención se centra en altas tasas de captura mediante placas perforadas. Además, existe una tendencia creciente hacia la 'recolección de carbono'. Los ingenieros están reemplazando los grandes clarificadores primarios por cribas compactas de microtambor. Este enfoque captura temprano el carbono sólido y lo envía a digestores anaeróbicos para impulsar la producción de biogás.
Las fábricas que se ocupan del procesamiento de carne, lácteos o frutas enfrentan altas cargas biológicas (DBO) y aumentos estacionales. El tratamiento de aguas residuales del procesamiento de alimentos requiere pantallas que puedan manejar grasas pegajosas y flujos variables. Por ejemplo, durante la cosecha de fruta, la carga de sólidos aumenta drásticamente. Los sistemas en mataderos o plantas lecheras a menudo requieren opciones de limpieza con agua caliente para disolver la grasa que de otro modo cegaría una rejilla fría.
Más allá de los residuos, los tamices de tambor tratan el agua de proceso para su reutilización en torres de enfriamiento o lavados de autos. En estas aplicaciones, la selección del material es primordial. Si el agua tiene alta salinidad o niveles de pH extremos, el acero inoxidable estándar 304 puede corroerse. La especificación de acero inoxidable 316L o dúplex garantiza la longevidad en entornos químicos agresivos.
Incluso el mejor equipo falla si se aplica incorrectamente. Identificar posibles puntos de falla durante la fase de diseño ahorra importantes problemas posteriores.
La falla más común no es la rotura mecánica, sino la 'derivación'. El sellado inadecuado entre el tambor y la pared del canal permite que los sólidos cortocircuiten el tratamiento. Incluso un pequeño espacio lateral permite el paso de miles de litros de agua sin tratar, lo que ensucia las membranas aguas abajo que se pretendía proteger.
El limo biológico, o biopelícula, crece naturalmente en pantallas finas. Si el sistema de limpieza es débil, la pantalla se cierra y bloquea el flujo. Esto requiere ciclos de limpieza a alta presión. Los aerosoles estándar de baja presión pueden no ser suficientes para cargas biológicas pegajosas; busque sistemas capaces de realizar ciclos de limpieza de 80 a 120 bares para eliminar la biopelícula.
Un error peligroso es dimensionar las cribas basándose únicamente en el flujo diario promedio. Los flujos tormentosos o las oleadas de procesos pueden ser tres veces mayores que el promedio. Si la criba es de tamaño insuficiente, se convierte en un cuello de botella hidráulico, provocando desbordes del canal e inundando las cabeceras. Diseñe siempre para obtener la máxima capacidad hidráulica.
La criba de tambor actúa como guardián de la planta de tratamiento de aguas residuales. Su desempeño determina la eficiencia de cada proceso que sigue. Una falla en esta etapa garantiza un costoso mantenimiento de las bombas, depósitos y membranas aguas abajo.
Al seleccionar una unidad, mire más allá del precio. Priorice la 'tasa de captura' sobre la simple 'tasa de flujo'. Asegúrese de que el medio de cribado, ya sea alambre en forma de cuña o placa perforada, coincida con su perfil de desechos específico. Al elegir un sistema con sellado robusto, puntos de mantenimiento accesibles y drenaje eficiente, usted garantiza la salud operativa a largo plazo de sus instalaciones.
R: La principal diferencia radica en el método de captura. Una criba de barras utiliza barras verticales para rastrillar residuos grandes (captura 1D), a menudo dejando pasar fibras largas. Una criba de tambor utiliza una malla o una placa perforada (captura 2D) para filtrar el agua. Esto permite que la criba de tambor elimine partículas mucho más finas, incluidos pelos y semillas, que las cribas de barra normalmente pasan por alto. Las cribas de tambor brindan una protección superior para equipos sensibles posteriores como los MBR.
R: La limpieza suele ser automatizada y se produce de forma continua o intermitente según la pérdida de carga (diferencia de nivel de agua). A medida que la pantalla se obstruye con sólidos, el nivel del agua aumenta, lo que activa la rotación y el ciclo de lavado por aspersión. Este mecanismo de autolimpieza significa que la pantalla no requiere limpieza manual durante el funcionamiento normal. Es posible que el lavado manual a alta presión solo sea necesario durante el mantenimiento anual o si se produce una contaminación biológica grave.
R: Sí, pero requieren configuraciones específicas. Para aplicaciones con grasa pesada (FOG), se prefieren las mallas alimentadas externamente porque permiten raspar fácilmente la superficie exterior. Además, estas unidades deben estar equipadas con barras rociadoras de agua caliente y posibles ayudas de dosificación química para disolver la acumulación de grasa. Sin estas características, la grasa fría puede cegar rápidamente la malla de la pantalla.
R: Una criba de tambor de acero inoxidable en buen estado suele durar entre 10 y 20 años. La vida útil depende en gran medida de los niveles de cloruro en el agua y del grado del material (304 frente a 316L). Los entornos corrosivos requieren aleaciones de mayor calidad. El reemplazo regular de piezas de desgaste como sellos y ruedas de cepillo extenderá significativamente la vida estructural del conjunto del tambor principal.
R: Cada vez más, sí. Se están utilizando cribas de microtambor avanzadas (con aberturas de alrededor de 0,2 mm) para reemplazar los grandes tanques de sedimentación primaria. Este concepto, a menudo llamado 'recolección de carbono', captura mecánicamente materia orgánica sólida en una fracción del espacio. Reduce la carga en la etapa de aireación biológica y proporciona más materia prima de carbono para que los digestores anaeróbicos generen energía.
