Los tanques de sedimentación de aguas residuales tradicionales consumen enormes cantidades de espacio para funcionar eficazmente. Para las instalaciones industriales y los municipios con disponibilidad limitada de terreno, encontrar el espacio para permitir que los sólidos suspendidos se asienten por gravedad es un cuello de botella logístico importante. Esta limitación espacial a menudo obliga a los ingenieros a comprometer la capacidad o invertir mucho en obras civiles.
La solución está en la Clarificador de Lamelas , también conocido como sedimentador de placas inclinadas. Esta tecnología revoluciona el proceso de separación al actuar como un dispositivo compacto basado en la gravedad que multiplica el área de sedimentación efectiva sin expandir la huella física de la planta. Al apilar las superficies de sedimentación, gestiona altas cargas sólidas en una fracción del espacio requerido por los clarificadores convencionales.
Este artículo va más allá de las definiciones básicas para explicar la física de la separación, los parámetros de diseño críticos como la tasa de carga del área superficial (SALR) y las realidades operativas necesarias para aplicaciones exitosas de aguas residuales industriales y municipales.
Multiplicador de eficiencia: Los sistemas de laminillas proporcionan hasta 10 veces el área de sedimentación proyectada de los clarificadores tradicionales mediante la utilización de la 'teoría del tanque poco profundo'.
Métricas de diseño críticas: la implementación exitosa depende del cálculo correcto de la tasa de carga del área de superficie (SALR) y la tasa de elevación, no solo del flujo hidráulico.
Compensaciones operativas: si bien la huella se reduce en aproximadamente un 80 %, el enfoque de mantenimiento se centra en gestionar la obstrucción de las placas y garantizar la uniformidad de la distribución del flujo.
Contexto de integración: estas unidades rara vez trabajan solas; Requieren un acondicionamiento químico aguas arriba optimizado (coagulación/floculación) para lograr el máximo rendimiento.
Para comprender cómo un clarificador de láminas logra una eficiencia tan alta en un espacio reducido, debemos observar la física que rige la sedimentación de partículas. El principio básico se basa en reducir la distancia vertical que debe recorrer una partícula para salir de la corriente líquida.
Según la ley de Stokes, la velocidad de sedimentación de una partícula está determinada por su densidad, tamaño y viscosidad del fluido. En un tanque profundo tradicional (a menudo de 3 a 5 metros de profundidad), una partícula debe caer una distancia significativa para llegar al fondo y ser capturada como lodo. Esto requiere un largo tiempo de residencia hidráulica (HRT).
Los sedimentadores de placas inclinadas interrumpen este requisito. Al introducir las placas en un ángulo específico (normalmente de 55° a 60°), la distancia de caída vertical se reduce simplemente al espacio entre las placas, a menudo de sólo 50 mm a 100 mm. Una vez que una partícula se asienta esa corta distancia sobre la superficie de la placa, es efectivamente 'capturada'. Luego se desliza por la placa hacia la tolva de lodo. Esta drástica reducción en la distancia de caída requerida permite que el sistema procese el agua mucho más rápido que un tanque abierto profundo.
Visualizar una unidad de láminas requiere verla no como un solo tanque, sino como una pila de muchos tanques poco profundos que operan en paralelo. Esto utiliza la 'teoría del tanque poco profundo', donde la capacidad de un sedimentador es independiente de su profundidad y depende únicamente de su superficie.
Los ingenieros calculan la capacidad utilizando el área proyectada efectiva total. La fórmula generalmente se expresa como:
Área efectiva total = Área de una placa × Número de placas × Coseno del ángulo de inclinación
Debido a que estas placas se apilan verticalmente, se pueden colocar 100 metros cuadrados de área de asentamiento en un espacio que físicamente ocuparía sólo 10 metros cuadrados. Esta geometría es lo que hace que la tecnología sea indispensable para las actualizaciones modernas de los equipos de tratamiento de aguas residuales donde la ampliación de las instalaciones es imposible.
La mayoría de los diseños modernos utilizan un patrón de flujo a contracorriente. En esta configuración, el agua de alimentación fluye hacia arriba entre las placas mientras los sólidos pesados se asientan y se deslizan hacia abajo contra el flujo.
Para que esto funcione, el flujo entre las placas debe permanecer laminar. Si la velocidad es demasiado alta, la turbulencia (medida por el número de Reynolds) resuspenderá los sólidos, evitando que se deslicen hacia abajo. El diseño debe equilibrar el flujo ascendente del efluente claro con el deslizamiento descendente del lodo, asegurando que ninguno interfiera con el otro.
Seleccionar el clarificador adecuado requiere algo más que igualar un caudal (m³/h). Debemos evaluar tasas de carga específicas y parámetros geométricos para garantizar que el sistema maneje la carga de sólidos sin transportarlos al efluente.
La tasa de carga de área superficial (SALR), o tasa de carga hidráulica, se define como el volumen de agua tratada por unidad de superficie proyectada ($m^3/m^2/h$). Es la métrica de tamaño principal.
| Tipo de aplicación | Tasa de elevación típica (m/h) | Naturaleza sólida |
|---|---|---|
| Acabado/chapado de metales | 1,5 – 3,0 | Hidróxidos de metales inorgánicos pesados |
| Procesamiento de alimentos | 0,8 – 1,2 | Sólidos ligeros, orgánicos y pegajosos. |
| Clarificación del agua del río | 1,0 – 2,0 | Limo y arcilla variables |
Mientras que los sólidos inorgánicos como los hidróxidos metálicos se sedimentan rápidamente, lo que permite velocidades agresivas, los sólidos orgánicos en el procesamiento de alimentos requieren puntos de referencia de diseño conservadores (p. ej., 20 a 25 kg de SST/m²/día). Exceder estas tasas conduce invariablemente al lavado de sólidos.
El espacio entre placas es una variable crítica. El estándar de la industria suele ser de 50 mm. Este espaciamiento es un compromiso calculado: es lo suficientemente pequeño como para maximizar la superficie dentro del tanque, pero lo suficientemente ancho como para evitar que el lodo cierre el espacio y obstruya el canal.
El ángulo de inclinación es igualmente importante. Sirve como mecanismo 'autolimpiante'.
Ángulos < 45°: Los sólidos se acumulan en las placas y no se deslizan hacia abajo, lo que provoca obstrucciones y crecimiento biológico.
Ángulos > 70°: El área efectiva proyectada disminuye significativamente (debido al factor coseno), desperdiciando un valioso volumen del tanque.
Zona óptima (55°–60°): este ángulo proporciona suficiente fuerza gravitacional para superar la fricción, permitiendo que el lodo se deslice continuamente hacia la tolva.
Incluso con una geometría de placa perfecta, un clarificador fallará si el agua no ingresa uniformemente en cada espacio de la placa. Un diseño deficiente de la entrada provoca 'cortocircuitos', donde el agua corre a través de algunas placas a gran velocidad mientras evita otras.
Para evitar esto, las unidades de alta calidad utilizan puertos de entrada complejos y placas de vertedero ajustables con muesca en V en la salida. Estos vertederos crean una ligera contrapresión que obliga al líquido a distribuirse equitativamente en todo el ancho y profundidad del paquete de placas, asegurando que se utilice el 100% de la superficie.
Dependiendo de la infraestructura existente de la instalación, los ingenieros generalmente eligen entre unidades independientes empaquetadas o módulos de modernización integrados en el lavabo.

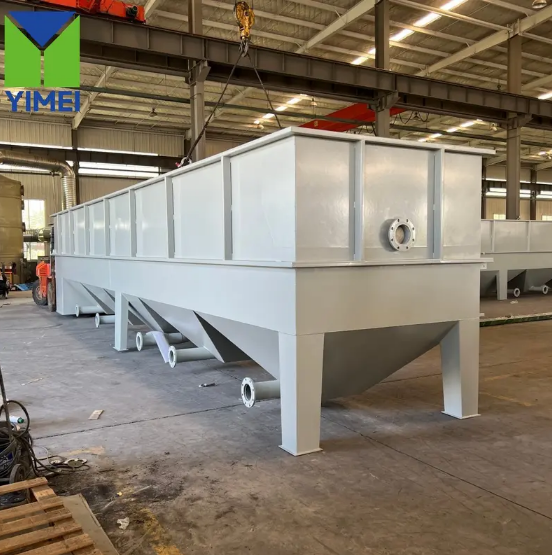

Para instalaciones nuevas o sitios sin cuencas existentes, un El clarificador de láminas compacto es la opción estándar. Se trata de equipos totalmente integrados, a menudo construidos con acero inoxidable o acero al carbono.
Estos sistemas empaquetados son 'plug-and-play'. Normalmente incluyen:
Tanques de mezcla instantánea y floculación: Construidos directamente en el frente de la unidad para manejar el acondicionamiento químico.
Tolvas de Lodos: Secciones de fondo cónico diseñadas para recoger y espesar los lodos antes de su extracción.
Integridad Estructural: Diseñado para soportar la presión hidrostática del agua y el gran peso de los lodos sedimentados.
Las instalaciones con clarificadores de concreto existentes que tienen un rendimiento deficiente a menudo pueden mejorar su capacidad sin obras civiles. Al instalar marcos de soporte de acero inoxidable y paquetes de placas de láminas directamente en los depósitos existentes, los operadores pueden aumentar la capacidad de sedimentación entre un 300% y un 400%.
Este enfoque transforma un antiguo e ineficiente sedimentador por gravedad en un clarificador de alta velocidad, aprovechando la estructura de hormigón existente y actualizando al mismo tiempo la física interna de separación.
Un punto común de confusión es la diferencia entre placas de láminas y sedimentadores de tubos.
Los colonizadores de tubos consisten en haces de tubos de PVC. Si bien son más baratos desde el principio y livianos, tienen claras desventajas en aplicaciones industriales pesadas. Los tubos son propensos a colapsar bajo cargas pesadas de lodo y son notoriamente difíciles de limpiar; Si un tubo se obstruye profundamente dentro del haz, a menudo es imposible limpiarlo.
Las placas laminares, por el contrario, son láminas rígidas y separadas. Ofrecen una resistencia estructural superior y son más fáciles de mantener. Los operadores pueden limpiarlos utilizando barras rociadoras que penetran en los espacios, lo que garantiza una vida útil operativa más prolongada en entornos hostiles.
Un clarificador de láminas es un dispositivo de separación física. Separa sólidos que ya son sedimentables. Sin embargo, muchas aguas residuales industriales contienen sólidos disueltos, aceites o partículas coloidales que son demasiado pequeñas para sedimentarse únicamente por gravedad. Esto nos lleva a la regla de 'basura entra, basura sale': si la química no es correcta, el clarificador no funcionará.
Para preparar el agua, Los pasos del tratamiento químico de aguas residuales son esenciales aguas arriba de la entrada del clarificador.
Primero, se agrega un coagulante (a menudo cloruro férrico o PAC) en un mezclador flash. Esto neutraliza la carga eléctrica negativa que mantiene a las partículas repeliéndose entre sí. Luego, el agua ingresa a una cámara de floculación donde se agrega un polímero mezclando lentamente. Este proceso une las partículas pequeñas y neutralizadas en 'flóculos' grandes y pesados.
Estos flóculos deben ser lo suficientemente grandes como para asentarse dentro del corto tiempo de retención del paquete de placas. Sin este acondicionamiento químico, las partículas finas simplemente fluirían a través de las placas inclinadas y saldrían por el vertedero de efluentes.
Si bien son muy eficientes, los clarificadores de láminas rara vez son el paso final para el cumplimiento de las descargas. El efluente generalmente fluye hacia etapas de pulido, como filtros de arena, filtros multimedia o membranas de ultrafiltración, para eliminar cualquier pin-floc restante.
El lodo recogido en la tolva (el flujo inferior) normalmente se bombea a un tanque de retención de lodos. A partir de ahí, se deshidrata mediante un filtro prensa o una prensa de tornillo para reducir los costos de eliminación.
Reducir la huella en un 80% introduce desafíos operativos específicos. Debido a que el sistema es compacto, el margen de error es menor que en estanques de sedimentación masivos.
El riesgo más importante es la obstrucción de las placas. Ciertos tipos de lodos, específicamente aquellos que contienen limo biológico, grasa o polímeros pegajosos, se niegan a deslizarse por la pendiente de 55°. Con el tiempo, este lodo se acumula, uniendo el espacio de 50 mm y bloqueando el flujo.
Para mitigar esto, muchos modernos Los paquetes de equipos de tratamiento de aguas residuales incluyen sistemas de barra rociadora automatizados. Estos rociadores periódicamente chorrean las placas con agua a alta presión para desalojar los sólidos rebeldes. Para sistemas sin automatización, los operadores deben realizar lavados manuales con regularidad.
La gestión de la tolva de lodos es fundamental. Si el lodo se retira demasiado rápido, la bomba puede extraer líquido a través del centro del lecho de lodo, un fenómeno conocido como 'agujeros de rata'. Esto deja el lodo espeso pegado a las paredes de la tolva mientras se bombea agua fina.
Por el contrario, dejar el lodo demasiado tiempo puede hacer que se vuelva séptico (produciendo burbujas de gas que hacen flotar los sólidos hacia la superficie) o que se comprima tan densamente que obstruya la tubería de salida. Los ángulos adecuados de la tolva y, en los diseños de fondo plano, la inclusión de un mecanismo raspador de fondo, son esenciales para una eliminación consistente de lodos.
Los sistemas de láminas son sensibles a los golpes hidráulicos. Un aumento repentino en el flujo puede alterar la capa de lodo, provocando que los sólidos previamente sedimentados se vuelvan a suspender y salgan con el agua limpia. A menudo se recomiendan tanques de ecualización de flujo aguas arriba para amortiguar estos aumentos repentinos.
Al evaluar el TCO, el gasto de capital (CAPEX) para una unidad de láminas de acero inoxidable es generalmente mayor que el de cavar un simple estanque de sedimentación. Sin embargo, el Gasto Operativo (OPEX) cuenta una historia diferente.
Los ahorros en costes de terrenos y obras de ingeniería civil son enormes. Además, la instalación en interiores protege el proceso de las fluctuaciones climáticas y de temperatura, estabilizando los resultados del tratamiento. Los principales costos continuos implican la dosificación de productos químicos y la mano de obra necesaria para la limpieza periódica, que generalmente son moderados en comparación con la protección de activos y la coherencia en el cumplimiento proporcionado.
El clarificador de láminas es el estándar de la industria para la eliminación de sólidos de alta eficiencia en entornos con espacio limitado. Al cerrar la brecha entre la sedimentación por gravedad básica y la filtración avanzada, permite a las instalaciones tratar grandes volúmenes de aguas residuales sin ampliar su huella física.
La decisión de implementar esta tecnología debe estar determinada por la disponibilidad de tierra y la naturaleza de los sólidos. Si la huella es escasa y la instalación tiene la capacidad operativa para gestionar la dosificación química previa necesaria, un sistema de láminas es la opción lógica.
En el futuro, el paso más viable antes de la adquisición es realizar una prueba piloto o una prueba de frasco de laboratorio. Determinar la velocidad de sedimentación específica del flujo de desechos único de su instalación es la única manera de calcular con precisión el área de superficie proyectada requerida y garantizar el rendimiento.
R: La principal diferencia radica en la durabilidad y el mantenimiento. Los clarificadores de láminas utilizan placas rígidas (a menudo de acero inoxidable o FRP) que son estructuralmente fuertes y pueden soportar cargas pesadas de lodos. Los sedimentadores de tubos utilizan haces de tubos de PVC livianos. Si bien los tubos son más baratos, son propensos a colapsar bajo el peso de lodos pesados y son difíciles de limpiar si se obstruyen profundamente dentro del haz. Generalmente se prefieren las placas para aplicaciones industriales pesadas.
R: Solo reduce la DBO (Demanda Bioquímica de Oxígeno) y la DQO (Demanda Química de Oxígeno) si esas cargas orgánicas están asociadas con sólidos suspendidos. Si los compuestos orgánicos se disuelven en el agua (como el azúcar o el alcohol), el clarificador no los eliminará. La eliminación de DBO/DQO disuelta requiere tratamiento biológico o procesos de oxidación avanzados, no solo sedimentación física.
R: Los precios varían significativamente según los materiales (acero inoxidable frente a acero revestido) y la capacidad. Las pequeñas unidades a escala piloto pueden costar alrededor de 10.000 euros, mientras que los grandes paquetes industriales capaces de tratar caudales elevados pueden superar los 80.000 a 150.000 euros. Los paquetes de placas modernizadas son generalmente más baratos que los tanques independientes completos. El material de construcción es el mayor factor de costes.
R: No están diseñados como separadores de aceite primarios. Si bien el aceite libre se puede retirar de la superficie mediante un vertedero, las cargas elevadas de aceite y grasa son problemáticas. El aceite tiende a cubrir las placas, volviéndolas pegajosas e impidiendo que los sólidos se deslicen hacia abajo. Esto conduce a una rápida contaminación. Los aceites emulsionados deben romperse químicamente (desemulsionarse) aguas arriba antes de ingresar al clarificador.
R: La tasa de elevación ideal (o tasa de carga superficial) generalmente se encuentra entre 0,8 y 3,0 m/h. La tasa específica depende en gran medida de la gravedad específica de los sólidos y de la temperatura del agua. Los precipitados de metales pesados pueden soportar velocidades más altas (2,0 a 3,0 m/h), mientras que los flóculos biológicos ligeros o los hidróxidos metálicos requieren velocidades más lentas (0,8 a 1,2 m/h) para evitar el arrastre.
