Principio básico: eficiencia de sedimentación mejorada

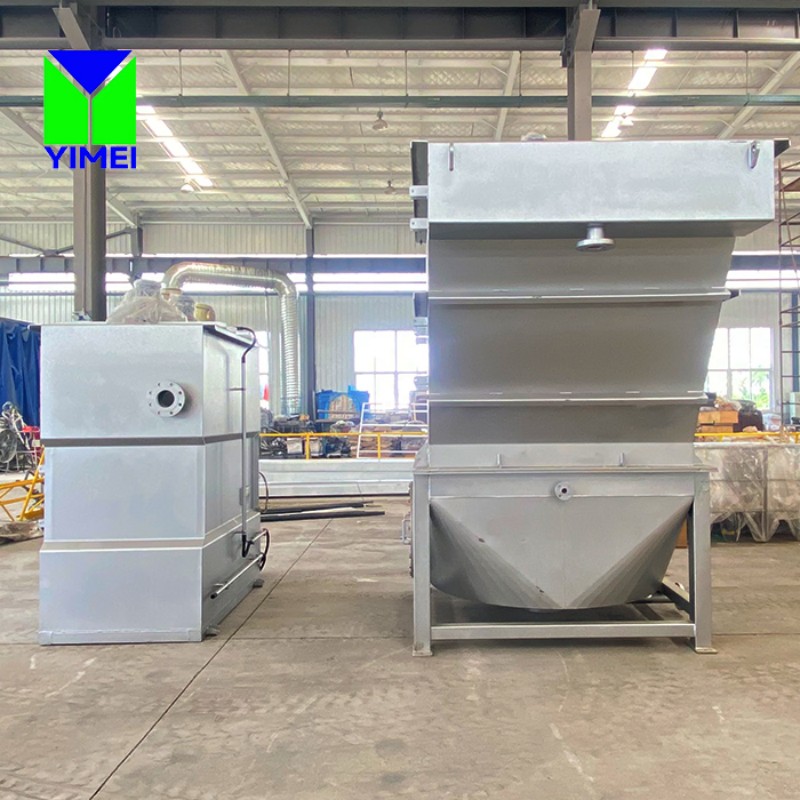

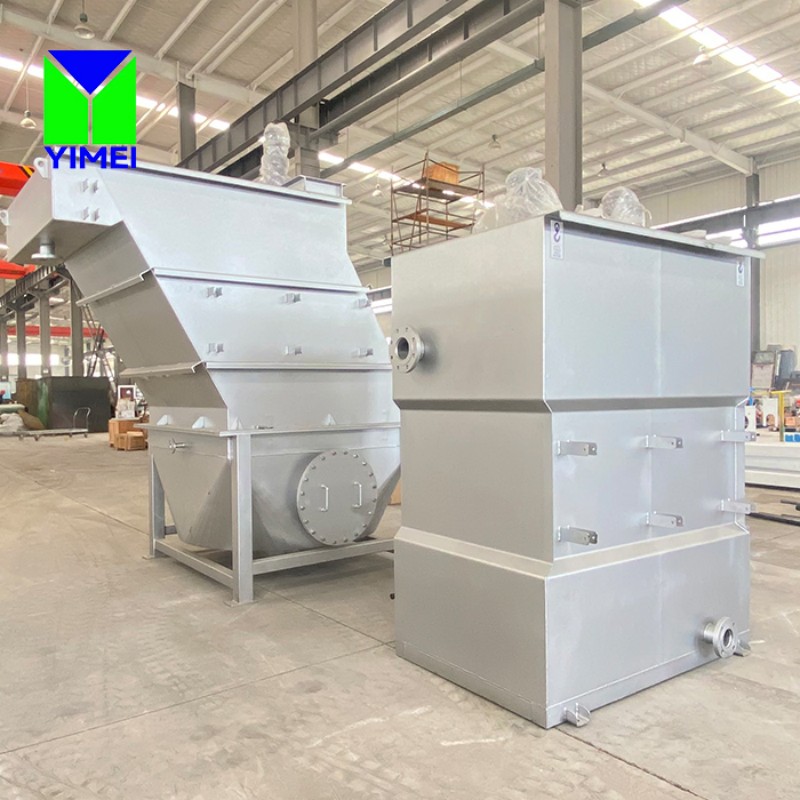

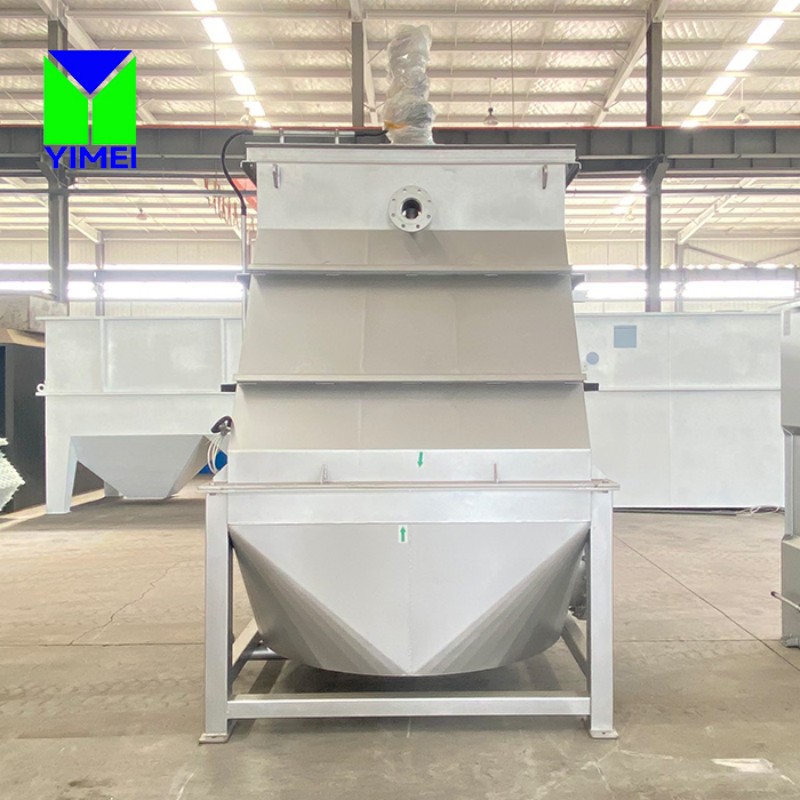

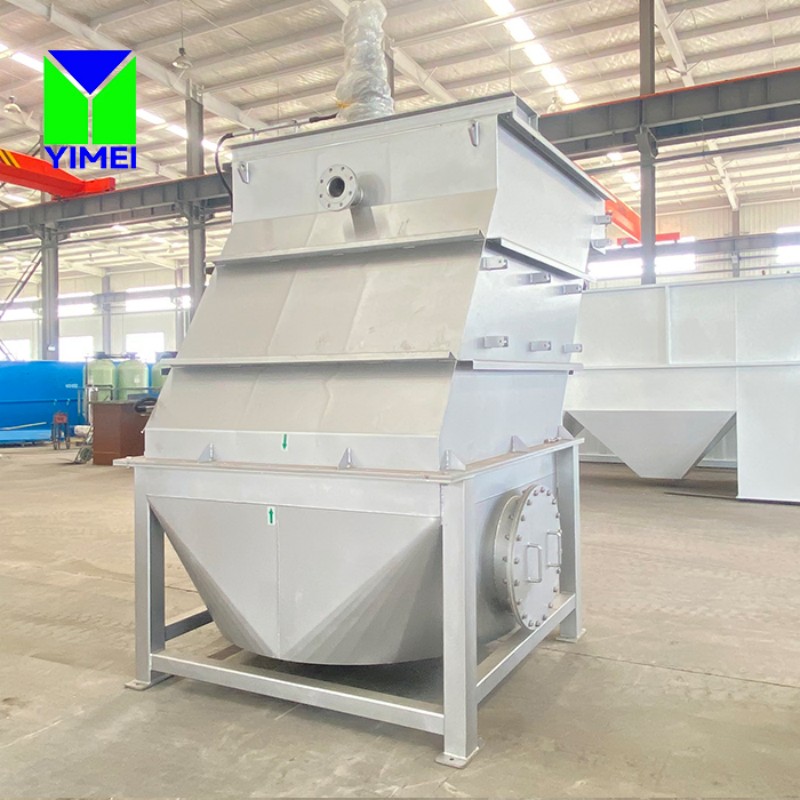

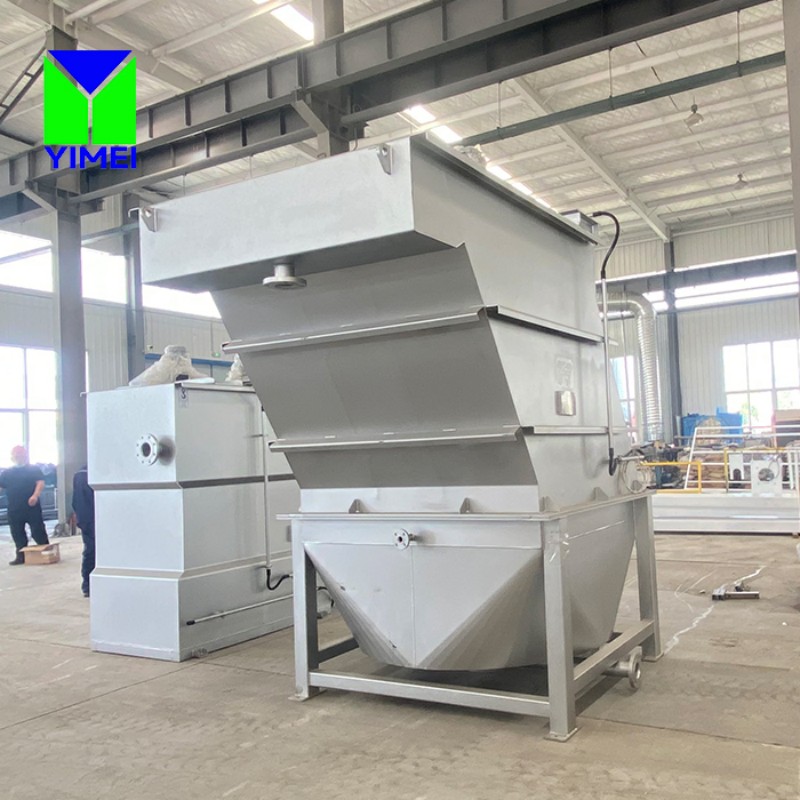

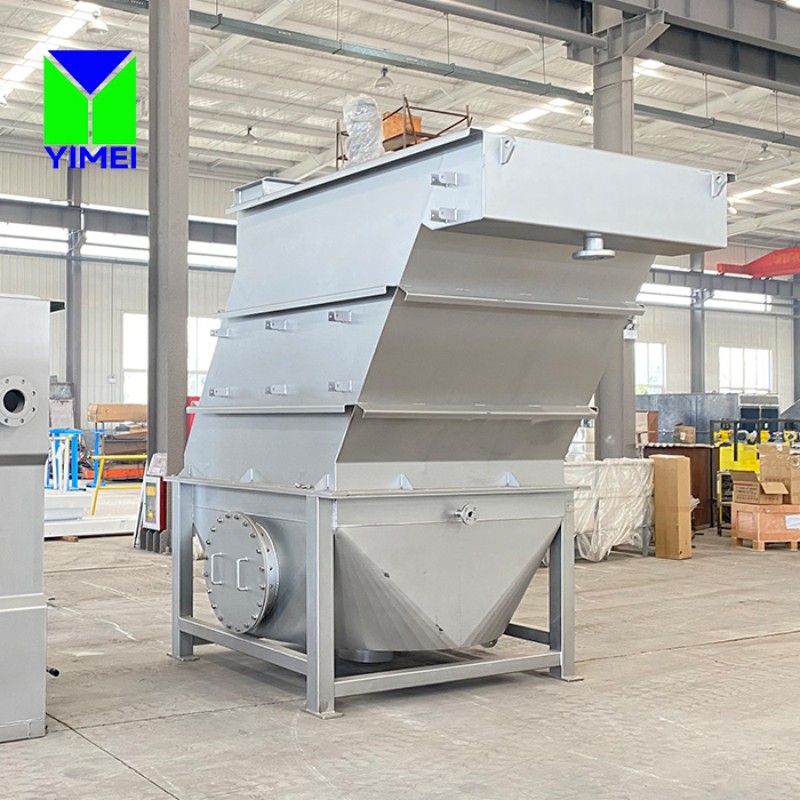

Nuestro clarificador de láminas compacto de alta eficiencia funciona según la 'teoría de piscinas poco profundas' . Cuenta con placas inclinadas muy espaciadas que acortan la distancia de sedimentación de las partículas suspendidas. A medida que el agua fluye hacia arriba entre las placas, los sólidos se deslizan hacia abajo por gravedad hacia una tolva de lodo. Este diseño aumenta la eficiencia de sedimentación entre un 50 y un 60 % y aumenta la capacidad de tratamiento entre 3 y 5 veces en comparación con los clarificadores convencionales.
Diseño robusto para entornos exigentes
Diseñado para brindar resistencia, este clarificador de láminas industrial está construido con acero al carbono anticorrosión o acero inoxidable SS304 . Los componentes clave, como las placas inclinadas, están hechos de PP, PVC o fibra de vidrio duraderos , lo que garantiza confiabilidad a largo plazo en entornos industriales corrosivos. El diseño estructural prioriza la estabilidad con mínimos requisitos de mantenimiento.
Ventajas operativas para regiones tropicales y en desarrollo
Ahorro de espacio y baja inversión: como clarificador de láminas compacto, reduce la huella a solo el 10 % de los tanques de sedimentación tradicionales , lo que reduce drásticamente los costos de ingeniería civil. Su diseño preensamblado y montado sobre patines permite una instalación rápida.
Ahorro de energía y operación simple: el sistema requiere poca energía y tiene una estructura simple sin piezas de desgaste, lo que reduce los costos operativos y simplifica el mantenimiento, algo crucial para áreas con carencias de habilidades técnicas. .
Adaptabilidad a cargas variables: Mantiene un alto rendimiento incluso con fluctuaciones en el flujo y la calidad del agua, comunes en entornos industriales.
Automatización opcional: Equipado con motores ABB, Sew o Siemens y un sistema de control PLC opcional , admite monitoreo remoto y operación automática, lo que reduce la supervisión manual.
Rendimiento probado en todas las industrias
Este clarificador de láminas industrial de alta eficiencia ofrece una eliminación constante de contaminantes en todos los sectores:
Galvanoplastia: elimina iones metálicos (Cr, Cu, Fe, Zn, Ni) con una eficiencia >90 %. .
Minería y minerales: reduce la turbidez de 500-1500 mg/L a solo 5 mg/L .
Textil y teñido: logra una eliminación de croma del 70 % al 90 % y una reducción de DQO del 50 % al 70 %. .
Curtiduría y procesamiento de alimentos: logra una eliminación de DQO del 50 % al 80 % y una eliminación de impurezas sólidas >90 % .
Plantas químicas: Garantiza una eliminación de DQO del 60-70% y una eliminación de croma del 60-90%.
Parámetros del producto
| Modelo | Área (metro⊃2;) |
Tamaño de la placa (mm) |
Grosor de la torta (mm) |
Filtrar volumen de la cámara (L) |
Cantidad de placa (piezas) |
Presión de filtración (Mpa) |
Potencia del motor (kilovatios) |
Peso (kg) |
Dimensiones L×An×Al (mm) |
Tamaño de la Fundación (mm) | ||||||||||||||||||||
| l | B | D | h | |||||||||||||||||||||||||||
| X^Z100/1250-30UR | 100 |
1250×1250 | 30 | 1468 |
36 |
≥0,6 | 4.0 | 8307 |
5430×1900×1630 | 3970 | 850 | 1740 | 995 | |||||||||||||||||
| X^Z120/1250-30UR | 120 | 1746 | 43 | 9308 | 5880×1900×1630 | 4430 | ||||||||||||||||||||||||
| XZ150/1250-30UR | 150 |
2250 |
55 |
11000 |
6400×1900×1630 | 5210 |
||||||||||||||||||||||||
| X^Z160/1250-30UR | 160 |
2341 |
58 |
11492 |
6860×1900×1630 | 5400 |
||||||||||||||||||||||||
| XZ180/1250-30Reino Unido | 180 |
2619 |
65 |
12494 |
7315×1900×1630 | 5860 |
||||||||||||||||||||||||
| X^Z200/1250-30U& | 200 |
2896 |
72 |
13504 |
7770×1900×1630 | 6310 |
||||||||||||||||||||||||
| X^Z220/1250-30Reino Unido | 220 |
3214 |
80 |
14652 |
8290×1900×1630 | 6830 |
||||||||||||||||||||||||
| X^Z250/1250-30UR | 250 |
3650 |
91 |
16227 |
9010×1900×1630 | 7550 | ||||||||||||||||||||||||
| X^Z200/1500-35Reino Unido | 200 |
1500×1500 | 35 | 3500 |
49 |
≥0,6 | 11 | 20030 |
6570×2200×1820 | 5250 |
1170 | 1990 | 1070 | |||||||||||||||||
| X^Z250/1500-35Reino Unido | 250 |
4375 |
61 |
22978 |
7395×2200×1820 | 6090 | ||||||||||||||||||||||||
| X^Z300/1500-35Reino Unido | 300 |
5250 |
74 |
26026 |
8300×2200×1820 | 6990 | ||||||||||||||||||||||||
| XMZ350/1500-35Reino Unido | 350 |
6125 |
86 |
29220 |
9120×2200×1820 | 7840 | ||||||||||||||||||||||||
| X^Z400/1500-35Reino Unido | 400 |
7000 |
99 |
32574 |
10050×2200×1820 | 8750 | ||||||||||||||||||||||||
| X^Z450/1500-35Reino Unido | 450 |
7875 | 111 |
35586 |
10860×2200×1820 | 9590 | ||||||||||||||||||||||||
| X^Z500/1500-35Reino Unido | 500 |
8750 |
123 |
38606 |
11730×2200×1820 | 10430 | ||||||||||||||||||||||||
| X^Z600/2000-40Reino Unido | 600 |
2000×2000 | 40 | 12000 | 85 |
≥0,6 | 15 | 49000 | 11100×3000×2500 | 9200 | 1660 | 2000 | 1050 | |||||||||||||||||
| X^Z700/2000-40Reino Unido | 700 |
14000 |
99 |
53000 |
12200×3000×2500 | 10300 | ||||||||||||||||||||||||
| X^Z800/2000-40Reino Unido | 800 | 16000 | 113 | 57000 | 13350×3000×2500 | 1450 | ||||||||||||||||||||||||
| X^Z900/2000-40Reino Unido | 900 |
18000 | 127 |
61000 |
14500×3000×2500 | 12600 | ||||||||||||||||||||||||
| X^Z1000/2000-40U& | 1000 |
20000 |
141 |
65000 |
15600×3000×2500 |
13830 |
||||||||||||||||||||||||
Preguntas frecuentes
P: ¿Cuál es el cronograma típico de instalación y puesta en servicio?
R: Como clarificador de láminas compacto prediseñado, la instalación es rápida e implica principalmente colocación, nivelación y conexión. Por lo general, la puesta en servicio se puede completar en unos pocos días o semanas.
P: ¿Qué tan capacitados deben ser los operadores?
R: El sistema está diseñado para un funcionamiento sencillo . Proporcionamos manuales completos y capacitación. Las comprobaciones rutinarias básicas son suficientes para el funcionamiento diario.
P: ¿Puede manejar aguas residuales corrosivas o de alta temperatura?
R: Sí. La variante del clarificador de láminas de acero inoxidable ofrece una excelente resistencia a la corrosión. Las placas inclinadas están hechas de polímeros químicamente resistentes (PP/PVC) adecuados para un amplio rango de pH.
P: ¿Qué mantenimiento requiere?
R: El mantenimiento es mínimo. El diseño antiobstrucción de las placas inclinadas (con un ángulo de 60°) evita la adhesión de lodos. Generalmente son suficientes la descarga periódica de lodos y una inspección visual ocasional.
P: ¿Ofrecen soporte técnico en el extranjero?
R: Sí. Brindamos soporte en línea las 24 horas , orientación técnica en video y servicios opcionales de instalación y operación en el extranjero.
